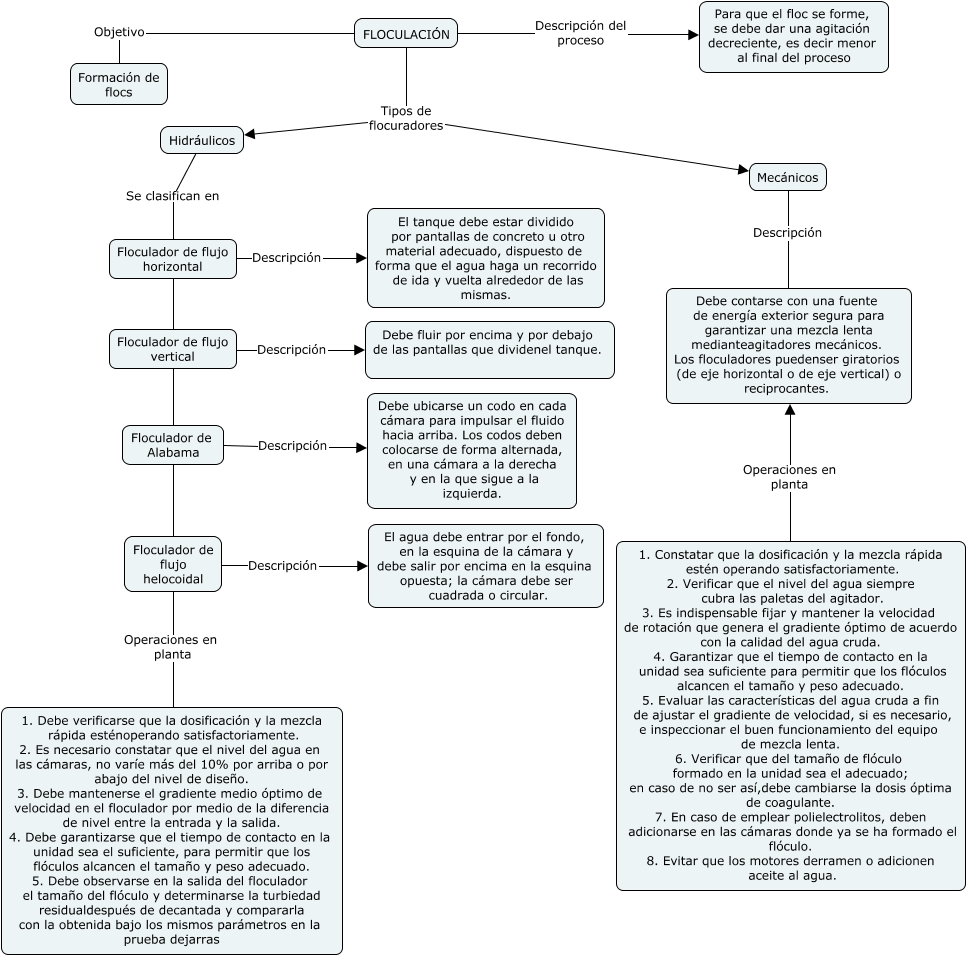

Este Cmap, tiene información relacionada con: Floculación, Hidráulicos Se clasifican en Floculador de flujo horizontal, Floculador de flujo helocoidal Descripción El agua debe entrar por el fondo, en la esquina de la cámara y debe salir por encima en la esquina opuesta; la cámara debe ser cuadrada o circular., FLOCULACIÓN Tipos de flocuradores Hidráulicos, Mecánicos Descripción Debe contarse con una fuente de energía exterior segura para garantizar una mezcla lenta medianteagitadores mecánicos. Los floculadores puedenser giratorios (de eje horizontal o de eje vertical) o reciprocantes., FLOCULACIÓN Descripción del proceso Para que el floc se forme, se debe dar una agitación decreciente, es decir menor al final del proceso, Floculador de flujo vertical Descripción Debe fluir por encima y por debajo de las pantallas que dividenel tanque., 1. Constatar que la dosificación y la mezcla rápida estén operando satisfactoriamente. 2. Verificar que el nivel del agua siempre cubra las paletas del agitador. 3. Es indispensable fijar y mantener la velocidad de rotación que genera el gradiente óptimo de acuerdo con la calidad del agua cruda. 4. Garantizar que el tiempo de contacto en la unidad sea suficiente para permitir que los flóculos alcancen el tamaño y peso adecuado. 5. Evaluar las características del agua cruda a fin de ajustar el gradiente de velocidad, si es necesario, e inspeccionar el buen funcionamiento del equipo de mezcla lenta. 6. Verificar que del tamaño de flóculo formado en la unidad sea el adecuado; en caso de no ser así,debe cambiarse la dosis óptima de coagulante. 7. En caso de emplear polielectrolitos, deben adicionarse en las cámaras donde ya se ha formado el flóculo. 8. Evitar que los motores derramen o adicionen aceite al agua. Operaciones en planta Debe contarse con una fuente de energía exterior segura para garantizar una mezcla lenta medianteagitadores mecánicos. Los floculadores puedenser giratorios (de eje horizontal o de eje vertical) o reciprocantes., Hidráulicos Se clasifican en Floculador de flujo vertical, Hidráulicos Se clasifican en Floculador de flujo helocoidal, ???? Operaciones en planta 1. Debe verificarse que la dosificación y la mezcla rápida esténoperando satisfactoriamente. 2. Es necesario constatar que el nivel del agua en las cámaras, no varíe más del 10% por arriba o por abajo del nivel de diseño. 3. Debe mantenerse el gradiente medio óptimo de velocidad en el floculador por medio de la diferencia de nivel entre la entrada y la salida. 4. Debe garantizarse que el tiempo de contacto en la unidad sea el suficiente, para permitir que los flóculos alcancen el tamaño y peso adecuado. 5. Debe observarse en la salida del floculador el tamaño del flóculo y determinarse la turbiedad residualdespués de decantada y compararla con la obtenida bajo los mismos parámetros en la prueba dejarras, Floculador de flujo horizontal Descripción El tanque debe estar dividido por pantallas de concreto u otro material adecuado, dispuesto de forma que el agua haga un recorrido de ida y vuelta alrededor de las mismas., Hidráulicos Se clasifican en Floculador de Alabama, FLOCULACIÓN Tipos de flocuradores Mecánicos, Floculador de Alabama Descripción Debe ubicarse un codo en cada cámara para impulsar el fluido hacia arriba. Los codos deben colocarse de forma alternada, en una cámara a la derecha y en la que sigue a la izquierda., FLOCULACIÓN Objetivo Formación de flocs
