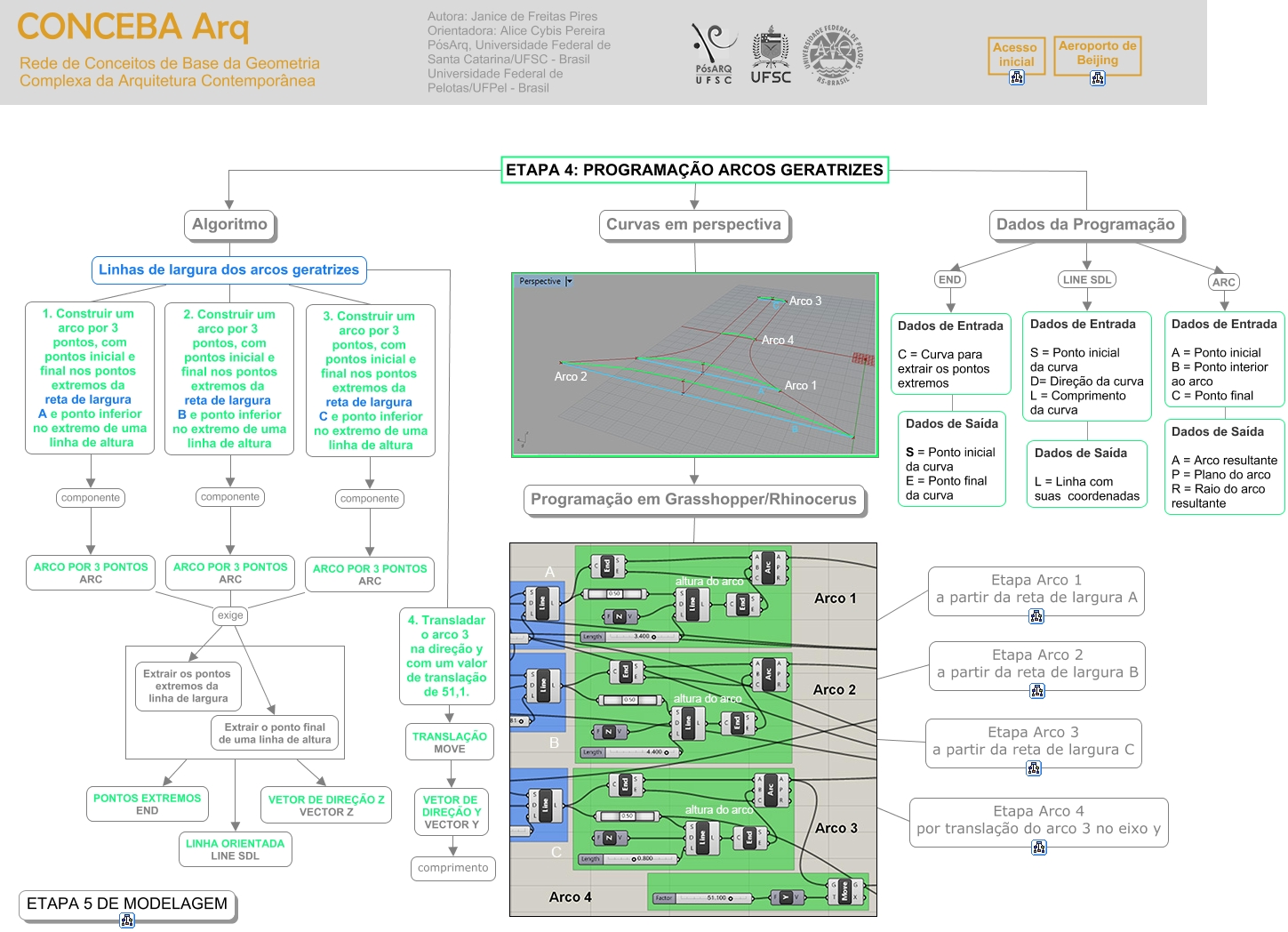

Esse mapa conceitual, produzido no IHMC CmapTools, tem a informação relacionada a: programação_arcos_geratrizes, Linhas de largura dos arcos geratrizes 4. Transladar o arco 3 na direção y com um valor de translação de 51,1., Linhas de largura dos arcos geratrizes 3. Construir um arco por 3 pontos, com pontos inicial e final nos pontos extremos da reta de largura C e ponto inferior no extremo de uma linha de altura, Dados de Entrada S = Ponto inicial da curva D= Direção da curva L = Comprimento da curva Dados de Saída L = Linha com suas coordenadas, Programação em Grasshopper/Rhinocerus, PONTOS EXTREMOS END, Etapa Arco 4 por translação do arco 3 no eixo y, ETAPA 4: PROGRAMAÇÃO ARCOS GERATRIZES Dados da Programação, 4. Transladar o arco 3 na direção y com um valor de translação de 51,1. TRANSLAÇÃO MOVE, ETAPA 4: PROGRAMAÇÃO ARCOS GERATRIZES Algoritmo, 1. Construir um arco por 3 pontos, com pontos inicial e final nos pontos extremos da reta de largura A e ponto inferior no extremo de uma linha de altura componente ARCO POR 3 PONTOS ARC, Programação em Grasshopper/Rhinocerus, ARCO POR 3 PONTOS ARC exige Extrair o ponto final de uma linha de altura, Linhas de largura dos arcos geratrizes 1. Construir um arco por 3 pontos, com pontos inicial e final nos pontos extremos da reta de largura A e ponto inferior no extremo de uma linha de altura, Curvas em perspectiva, Dados de Entrada A = Ponto inicial B = Ponto interior ao arco C = Ponto final Dados de Saída A = Arco resultante P = Plano do arco R = Raio do arco resultante, TRANSLAÇÃO MOVE VETOR DE DIREÇÃO Y VECTOR Y, LINHA ORIENTADA LINE SDL, Etapa Arco 1 a partir da reta de largura A, ARCO POR 3 PONTOS ARC exige Extrair o ponto final de uma linha de altura, Etapa Arco 3 a partir da reta de largura C
