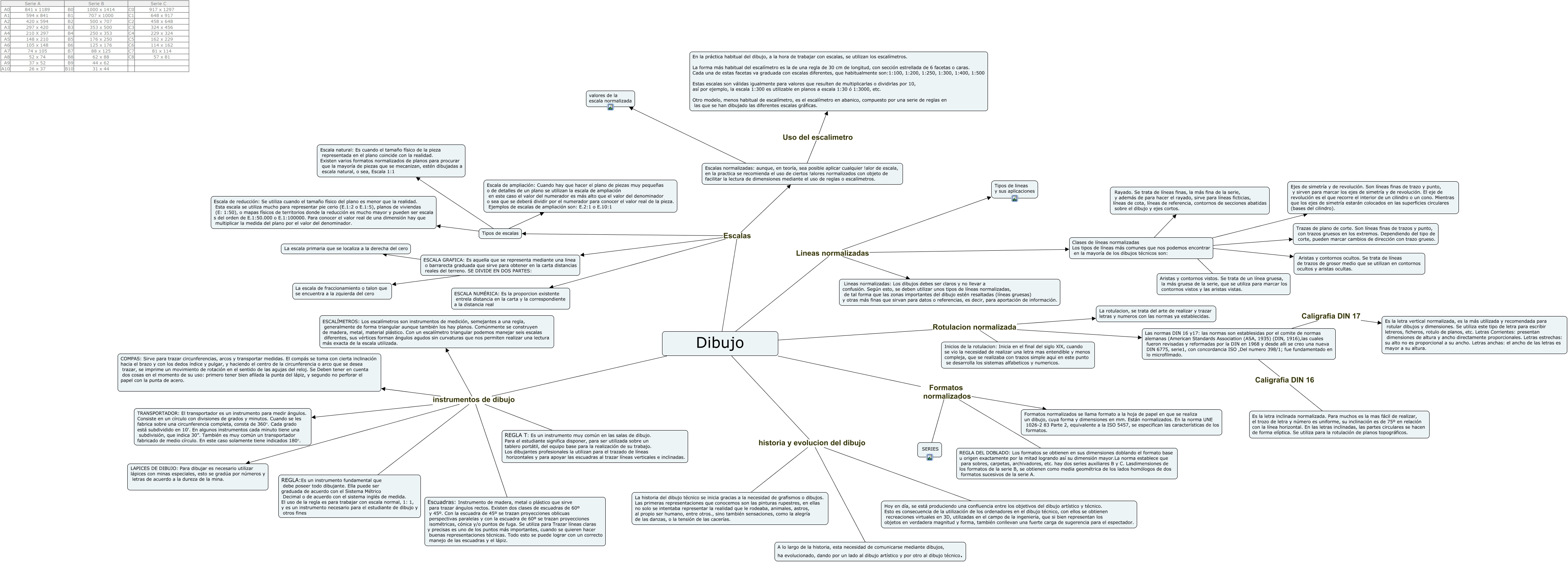

Este Cmap, tiene información relacionada con: DIBUJO, Dibujo instrumentos de dibujo REGLA:Es un instrumento fundamental que debe poseer todo dibujante. Ella puede ser graduada de acuerdo con el Sistema Métrico Decimal o de acuerdo con el sistema inglés de medida. El uso de la regla es para trabajar con escala normal, 1: 1, y es un instrumento necesario para el estudiante de dibujo y otros fines, Las normas DIN 16 y17: las normas son establesidas por el comite de normas alemanas (American Standards Association (ASA, 1935) (DIN, 1916),las cuales fueron revisadas y reformadas por la DIN en 1968 y desde alli se creo una nueva DIN 6775, serie1, con concordancia ISO ,Del numero 398/1; fue fundamentado en lo microfilmado. Caligrafia DIN 16 Es la letra inclinada normalizada. Para muchos es la mas fácil de realizar, el trozo de letra y número es uniforme, su inclinación es de 75º en relación con la línea horizontal. En las letras inclinadas, las partes circulares se hacen de forma elíptica. Se utiliza para la rotulación de planos topográficos., Tipos de escalas ???? Escala natural: Es cuando el tamaño físico de la pieza representada en el plano coincide con la realidad. Existen varios formatos normalizados de planos para procurar que la mayoría de piezas que se mecanizan, estén dibujadas a escala natural, o sea, Escala 1:1, Dibujo historia y evolucion del dibujo A lo largo de la historia, esta necesidad de comunicarse mediante dibujos, ha evolucionado, dando por un lado al dibujo artístico y por otro al dibujo técnico., Dibujo Formatos normalizados SERIES, Dibujo instrumentos de dibujo LAPICES DE DIBUJO: Para dibujar es necesario utilizar lápices con minas especiales, esto se gradúa por números y letras de acuerdo a la dureza de la mina., Dibujo Lineas normalizadas Tipos de lineas y sus aplicaciones, Tipos de escalas ???? Escala de reducción: Se utiliza cuando el tamaño físico del plano es menor que la realidad. Esta escala se utiliza mucho para representar pie cerio (E.1:2 o E.1:5), planos de viviendas (E: 1:50), o mapas físicos de territorios donde la reducción es mucho mayor y pueden ser escala s del orden de E.1:50.000 o E.1:100000. Para conocer el valor real de una dimensión hay que multiplicar la medida del plano por el valor del denominador., Clases de líneas normalizadas Los tipos de líneas más comunes que nos podemos encontrar en la mayoría de los dibujos técnicos son: ???? Trazas de plano de corte. Son líneas finas de trazos y punto, con trazos gruesos en los extremos. Dependiendo del tipo de corte, pueden marcar cambios de dirección con trazo grueso., Dibujo instrumentos de dibujo COMPAS: Sirve para trazar circunferencias, arcos y transportar medidas. El compás se toma con cierta inclinación hacia el brazo y con los dedos índice y pulgar, y haciendo el centro de la circunferencia o arco que se desea trazar, se imprime un movimiento de rotación en el sentido de las agujas del reloj. Se Deben tener en cuenta dos cosas en el momento de su uso: primero tener bien afilada la punta del lápiz, y segundo no perforar el papel con la punta de acero., Dibujo historia y evolucion del dibujo La historia del dibujo técnico se inicia gracias a la necesidad de grafismos o dibujos. Las primeras representaciones que conocemos son las pinturas rupestres, en ellas no solo se intentaba representar la realidad que le rodeaba, animales, astros, al propio ser humano, entre otros., sino también sensaciones, como la alegría de las danzas, o la tensión de las cacerías., Dibujo Escalas Escalas normalizadas: aunque, en teoría, sea posible aplicar cualquier !alor de escala, en la practica se recomienda el uso de ciertos !alores normalizados con objeto de facilitar la lectura de dimensiones mediante el uso de reglas o escalímetros., Clases de líneas normalizadas Los tipos de líneas más comunes que nos podemos encontrar en la mayoría de los dibujos técnicos son: ???? Ejes de simetría y de revolución. Son líneas finas de trazo y punto, y sirven para marcar los ejes de simetría y de revolución. El eje de revolución es el que recorre el interior de un cilindro o un cono. Mientras que los ejes de simetría estarán colocados en las superficies circulares (bases del cilindro)., Dibujo Rotulacion normalizada Las normas DIN 16 y17: las normas son establesidas por el comite de normas alemanas (American Standards Association (ASA, 1935) (DIN, 1916),las cuales fueron revisadas y reformadas por la DIN en 1968 y desde alli se creo una nueva DIN 6775, serie1, con concordancia ISO ,Del numero 398/1; fue fundamentado en lo microfilmado., Escalas normalizadas: aunque, en teoría, sea posible aplicar cualquier !alor de escala, en la practica se recomienda el uso de ciertos !alores normalizados con objeto de facilitar la lectura de dimensiones mediante el uso de reglas o escalímetros. ???? valores de la escala normalizada, ESCALA GRAFICA: Es aquella que se representa mediante una linea o barrarecta graduada que sirve para obtener en la carta distancias reales del terreno. SE DIVIDE EN DOS PARTES: ???? La escala primaria que se localiza a la derecha del cero, Dibujo Escalas Tipos de escalas, Dibujo instrumentos de dibujo TRANSPORTADOR: El transportador es un instrumento para medir ángulos. Consiste en un círculo con divisiones de grados y minutos. Cuando se les fabrica sobre una circunferencia completa, consta de 360°. Cada grado está subdividido en 10'. En algunos instrumentos cada minuto tiene una subdivisión, que indica 30”. También es muy común un transportador fabricado de medio círculo. En este caso solamente tiene indicados 180°., Dibujo Formatos normalizados REGLA DEL DOBLADO: Los formatos se obtienen en sus dimensiones doblando el formato base u origen exactamente por la mitad logrando así su dimensión mayor.La norma establece que para sobres, carpetas, archivadores, etc. hay dos series auxiliares B y C. Lasdimensiones de los formatos de la serie B, se obtienen como media geométrica de los lados homólogos de dos formatos sucesivos de la serie A., Tipos de escalas ???? Escala de ampliación: Cuando hay que hacer el plano de piezas muy pequeñas o de detalles de un plano se utilizan la escala de ampliación en este caso el valor del numerador es más alto que el valor del denominador o sea que se deberá dividir por el numerador para conocer el valor real de la pieza. Ejemplos de escalas de ampliación son: E.2:1 o E.10:1
